# Spark-Streaming

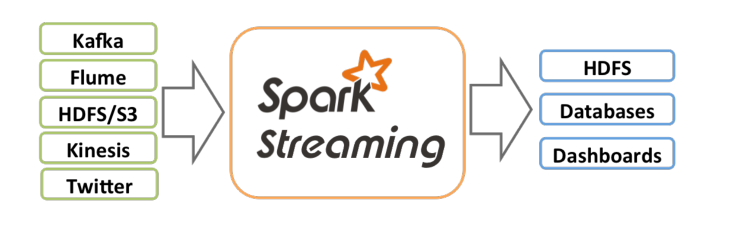

Spark Streaming 用于流式数据的处理。Spark Streaming 支持的数据输入源很多，例如：Kafka、Flume、Twitter、ZeroMQ 和简单的 TCP 套接字等等。数据输入后可以用 Spark 的高度抽象原语如：map、reduce、join、window 等进行运算。而结果也能保存在很多地方，如 HDFS，数据库等。

和 Spark 基于 RDD 的概念很相似，Spark Streaming 使用离散化流(discretized stream)作为抽象表示，叫作 DStream。DStream 是随时间推移而收到的数据的序列。在内部，每个时间区间收到的数据都作为 RDD 存在，而 DStream 是由这些 RDD 所组成的序列(因此得名“离散化”)。所以简单来将，DStream 就是对 RDD 在实时数据处理场景的一种封装。

# Spark Streaming 架构

# 架构图

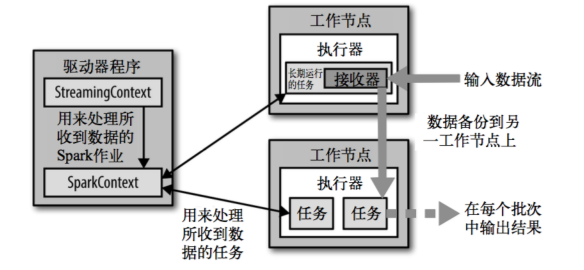

➢ 整体架构图

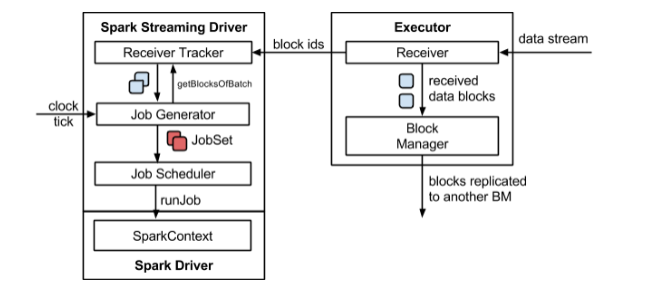

➢ SparkStreaming 架构图

# 背压机制

Spark 1.5 以前版本，用户如果要限制 Receiver 的数据接收速率，可以通过设置静态配制参数“spark.streaming.receiver.maxRate”的值来实现，此举虽然可以通过限制接收速率，来适配当前的处理能力，防止内存溢出，但也会引入其它问题。比如：producer 数据生产高于 maxRate，当前集群处理能力也高于 maxRate，这就会造成资源利用率下降等问题。

为了更好的协调数据接收速率与资源处理能力，1.5 版本开始 Spark Streaming 可以动态控制数据接收速率来适配集群数据处理能力。背压机制（即 Spark Streaming Backpressure）: 根据JobScheduler 反馈作业的执行信息来动态调整 Receiver 数据接收率。

通过属性“spark.streaming.backpressure.enabled”来控制是否启用 backpressure 机制，默认值false，即不启用。

# Dstream 入门

# WordCount 案例实操

需求：使用 netcat 工具向 9999 端口不断的发送数据，通过 SparkStreaming 读取端口数据并统计不同单词出现的次数

添加依赖

<dependency>
<groupId>org.apache.spark</groupId>
<artifactId>spark-streaming_2.12</artifactId>
<version>3.0.0</version>
</dependency>

1
2
3
4
5

编写代码

def main(args: Array[String]): Unit = {

    //1.初始化 Spark 配置信息
    val sparkConf = new
    SparkConf().setMaster("local[*]").setAppName("StreamWordCount")
    //2.初始化 SparkStreamingContext
    val ssc = new StreamingContext(sparkConf, Seconds(3))

    //3.通过监控端口创建DStream,读取进来的数据是一行一行
    val wordStream: ReceiverInputDStream[String] = ssc.socketTextStream("ha01.prdigital.cn", 9999)

    //4.将没一行数据切分
    val wsStreams: DStream[(String, Int)] = wordStream
    .flatMap(_.split(" "))
    .map((_, 1))
    .reduceByKey(_ + _)

    //5.打印
    wsStreams.print()

    //6.启动SparkStreamingContext
    ssc.start()
    ssc.awaitTermination();
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

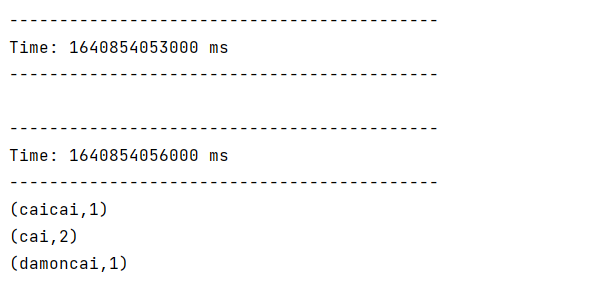

启动程序并通过 netcat 发送数据：
```
nc -lk 9999
hello spark
```
1
2

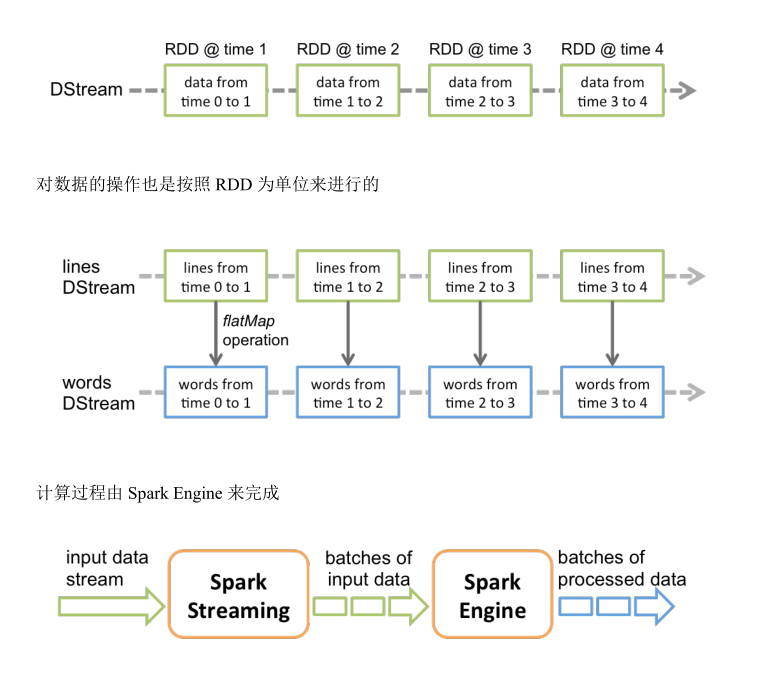

# WordCount 解析

Discretized Stream 是 Spark Streaming 的基础抽象，代表持续性的数据流和经过各种 Spark 原语操作后的结果数据流。在内部实现上，DStream 是一系列连续的 RDD 来表示。每个 RDD 含有一段时间间隔内的数据。

# DStream 创建

# RDD 队列

# 用法及说明

测试过程中，可以通过使用 ssc.queueStream(queueOfRDDs)来创建 DStream，每一个推送到这个队列中的 RDD，都会作为一个 DStream 处理。

# 案例实操

➢ 需求：循环创建几个 RDD，将 RDD 放入队列。通过 SparkStream 创建 Dstream，计算WordCount

编写代码

object RDDStream {
def main(args: Array[String]) {
//1.初始化 Spark 配置信息
val conf = new SparkConf().setMaster("local[*]").setAppName("RDDStream")
//2.初始化 SparkStreamingContext
val ssc = new StreamingContext(conf, Seconds(4))
//3.创建 RDD 队列
val rddQueue = new mutable.Queue[RDD[Int]]()
//4.创建 QueueInputDStream
val inputStream = ssc.queueStream(rddQueue,oneAtATime = false)
//5.处理队列中的 RDD 数据
val mappedStream = inputStream.map((_,1))
val reducedStream = mappedStream.reduceByKey(_ + _)
//6.打印结果
reducedStream.print()
//7.启动任务
ssc.start()
//8.循环创建并向 RDD 队列中放入 RDD
for (i <- 1 to 5) {
rddQueue += ssc.sparkContext.makeRDD(1 to 300, 10)
Thread.sleep(2000)
}
ssc.awaitTermination()
}
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

# 自定义数据源

# 用法及说明

需要继承 Receiver，并实现 onStart、onStop 方法来自定义数据源采集。

# 案例实操

需求：自定义数据源，实现监控某个端口号，获取该端口号内容。

自定义数据源

class CustomerReceiver extends Receiver[String](StorageLevel.MEMORY_ONLY) {

    private var state:Boolean = true

    override def onStart(): Unit = {
        new Thread {
            () -> {
                while (state) {
                    val msg: String = new Random().nextInt().toString
                    store(msg)
                    Thread.sleep(1000)
                }
            }
        }.start()
    }

    override def onStop(): Unit = {
        state = false
    }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

使用自定义的数据源采集数据

def main(args: Array[String]): Unit = {

    //1.初始化 Spark 配置信息
    val sparkConf = new
    SparkConf().setMaster("local[*]").setAppName("StreamWordCount")
    //2.初始化 SparkStreamingContext
    val ssc = new StreamingContext(sparkConf, Seconds(3))

    val streams: ReceiverInputDStream[String] = ssc.receiverStream(new CustomerReceiver())

    streams.print()

    ssc.start()
    ssc.awaitTermination();
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

# Kafka 数据源

# Kafka 0-10 Direct 模式

需求：通过 SparkStreaming 从 Kafka 读取数据，并将读取过来的数据做简单计算，最终打印到控制台。

导入依赖

<dependency>
<groupId>org.apache.spark</groupId>
<artifactId>spark-streaming-kafka-0-10_2.12</artifactId>
<version>3.0.0</version>
</dependency>
<dependency>
<groupId>com.fasterxml.jackson.core</groupId>
<artifactId>jackson-core</artifactId>
<version>2.10.1</version>
</dependency>

1
2
3
4
5
6
7
8
9
10

编写代码

 def main(args: Array[String]): Unit = {
    //1.创建 SparkConf
    val sparkConf: SparkConf = new
        SparkConf().setAppName("ReceiverWordCount").setMaster("local[*]")
    //2.创建 StreamingContext
    val ssc = new StreamingContext(sparkConf, Seconds(3))
    //3.定义 Kafka 参数
    val kafkaPara: Map[String, Object] = Map[String, Object](
      ConsumerConfig.BOOTSTRAP_SERVERS_CONFIG ->
        "192.168.111.11:9092,192.168.111.12:9092,192.168.111.13:9092",
      ConsumerConfig.GROUP_ID_CONFIG -> "spark",
      "key.deserializer" -> "org.apache.kafka.common.serialization.StringDeserializer",
      "value.deserializer" -> "org.apache.kafka.common.serialization.StringDeserializer"
    )
    //4.读取 Kafka 数据创建 DStream
    val kafkaDStream: InputDStream[ConsumerRecord[String, String]] =
      KafkaUtils.createDirectStream[String, String](ssc,
        LocationStrategies.PreferConsistent,
        ConsumerStrategies.Subscribe[String, String](Set("spark-kafka"), kafkaPara))
    //5.将每条消息的 KV 取出
    val valueDStream: DStream[String] = kafkaDStream.map(record => record.value())
    //6.计算 WordCount
    valueDStream.flatMap(_.split(" "))
      .map((_, 1))
      .reduceByKey(_ + _)
      .print()
    //7.开启任务
    ssc.start()
    ssc.awaitTermination()
  }

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

创建topic -> 启动服务 -> 发送数据

创建topic

bin/ktopics.sh --bootstrap-server 192.168.111.11:9092 --create --topic spark-kafka --partitions 3 --replication-factor 2

发送数据

kafbin/kafka-console-producer.sh --broker-list 192.168.111.11:9092 --topic spark-kafka

# DStream 转换

DStream 上的操作与 RDD 的类似，分为 Transformations（转换）和 Output Operations（输出）两种，此外转换操作中还有一些比较特殊的原语，如：updateStateByKey()、transform()以及各种 Window 相关的原语。

# 无状态转化操作

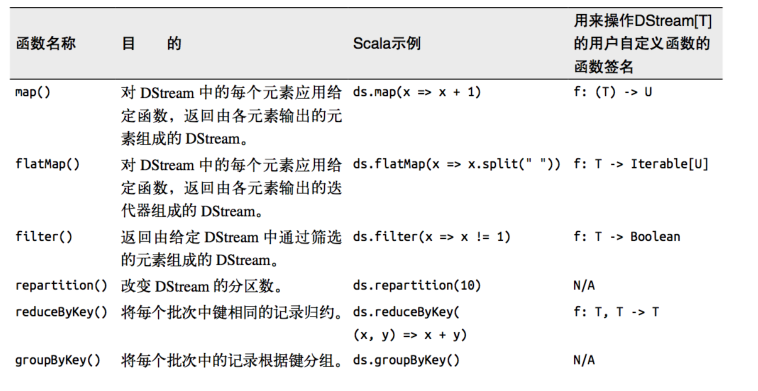

无状态转化操作就是把简单的 RDD 转化操作应用到每个批次上，也就是转化 DStream 中的每一个 RDD。部分无状态转化操作列在了下表中。注意，针对键值对的 DStream 转化操作(比如reduceByKey())要添加 import StreamingContext._才能在 Scala 中使用。

需要记住的是，尽管这些函数看起来像作用在整个流上一样，但事实上每个 DStream 在内部是由许多 RDD（批次）组成，且无状态转化操作是分别应用到每个 RDD 上的。例如：reduceByKey()会归约每个时间区间中的数据，但不会归约不同区间之间的数据。

# Transform

Transform 允许 DStream 上执行任意的 RDD-to-RDD 函数。即使这些函数并没有在 DStream的 API 中暴露出来，通过该函数可以方便的扩展 Spark API。该函数每一批次调度一次。其实也就是对 DStream 中的 RDD 应用转换。

object Transform {
def main(args: Array[String]): Unit = {
//创建 SparkConf
val sparkConf: SparkConf = new
SparkConf().setMaster("local[*]").setAppName("WordCount")
//创建 StreamingContext
val ssc = new StreamingContext(sparkConf, Seconds(3))
//创建 DStream
val lineDStream: ReceiverInputDStream[String] = ssc.socketTextStream("linux1",9999)
//转换为 RDD 操作
val wordAndCountDStream: DStream[(String, Int)] = lineDStream.transform(rdd =>
{
val words: RDD[String] = rdd.flatMap(_.split(" "))
val wordAndOne: RDD[(String, Int)] = words.map((_, 1))
val value: RDD[(String, Int)] = wordAndOne.reduceByKey(_ + _)
value
})
//打印
wordAndCountDStream.print
//启动
ssc.start()
ssc.awaitTermination()
}
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

# join

两个流之间的 join 需要两个流的批次大小一致，这样才能做到同时触发计算。计算过程就是对当前批次的两个流中各自的 RDD 进行 join，与两个 RDD 的 join 效果相同

def main(args: Array[String]): Unit = {
//1.创建 SparkConf
val sparkConf: SparkConf = new
SparkConf().setMaster("local[*]").setAppName("JoinTest")
//2.创建 StreamingContext
val ssc = new StreamingContext(sparkConf, Seconds(5))
//3.从端口获取数据创建流
val lineDStream1: ReceiverInputDStream[String] =
ssc.socketTextStream("linux1", 9999)
val lineDStream2: ReceiverInputDStream[String] =
ssc.socketTextStream("linux2", 8888)
//4.将两个流转换为 KV 类型
val wordToOneDStream: DStream[(String, Int)] = lineDStream1.flatMap(_.split(" ")).map((_, 1))
val wordToADStream: DStream[(String, String)] = lineDStream2.flatMap(_.split(" ")).map((_, "a"))
//5.流的 JOIN
val joinDStream: DStream[(String, (Int, String))] = wordToOneDStream.join(wordToADStream)
//6.打印
joinDStream.print()
//7.启动任务
ssc.start()
ssc.awaitTermination()
}
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

# 有状态转化操作

# UpdateStateByKey

UpdateStateByKey 原语用于记录历史记录，有时，我们需要在 DStream 中跨批次维护状态(例如流计算中累加 wordcount)。针对这种情况，updateStateByKey()为我们提供了对一个状态变量的访问，用于键值对形式的 DStream。给定一个由(键，事件)对构成的 DStream，并传递一个指定如何根据新的事件更新每个键对应状态的函数，它可以构建出一个新的 DStream，其内部数据为(键，状态) 对。

updateStateByKey() 的结果会是一个新的 DStream，其内部的 RDD 序列是由每个时间区间对应的(键，状态)对组成的。

updateStateByKey 操作使得我们可以在用新信息进行更新时保持任意的状态。为使用这个功能，需要做下面两步：

定义状态，状态可以是一个任意的数据类型。
定义状态更新函数，用此函数阐明如何使用之前的状态和来自输入流的新值对状态进行更新。

使用 updateStateByKey 需要对检查点目录进行配置，会使用检查点来保存状态

代码

  def main(args: Array[String]): Unit = {

    //1.初始化 Spark 配置信息
    val sparkConf = new
        SparkConf().setMaster("local[*]").setAppName("StreamWordCount")
    //2.初始化 SparkStreamingContext
    val ssc = new StreamingContext(sparkConf, Seconds(3))
    ssc.checkpoint("cp")

    val dStream: ReceiverInputDStream[String] = ssc.socketTextStream("127.0.0.1", 9999)

    val pairs: DStream[(String, Int)] = dStream.map((_, 1))

    /**
     * 根据key对数据的状态进行更新
     * 参数一：表示相同的key的value数据
     * 参数二：表示缓冲区相同的key和value数据
     */
    val state: DStream[(String, Int)] = pairs.updateStateByKey((seq: Seq[Int], buff: Option[Int]) => {
      val computedCount = buff.getOrElse(0) + seq.sum
      Option(computedCount)
    })

    state.print()

    ssc.start()
    ssc.awaitTermination();
  }

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

# WindowOperations

Window Operations 可以设置窗口的大小和滑动窗口的间隔来动态的获取当前 Steaming 的允许状态。所有基于窗口的操作都需要两个参数，分别为窗口时长以及滑动步长。

➢ 窗口时长：计算内容的时间范围

➢ 滑动步长：隔多久触发一次计算

注意：这两者都必须为采集周期大小的整数倍。

WordCount 第三版：3 秒一个批次，窗口 12 秒，滑步 6 秒

def main(args: Array[String]) {
    val conf = new
    SparkConf().setMaster("local[2]").setAppName("NetworkWordCount")
    val ssc = new StreamingContext(conf, Seconds(3))
    ssc.checkpoint("./ck")
    // Create a DStream that will connect to hostname:port, like localhost:9999
    val lines = ssc.socketTextStream("linux1", 9999)
    // Split each line into words
    val words = lines.flatMap(_.split(" "))
    // Count each word in each batch
    val pairs = words.map(word => (word, 1))
    val wordCounts = pairs.reduceByKeyAndWindow((a:Int,b:Int) => (a + b),Seconds(12), Seconds(6))
    // Print the first ten elements of each RDD generated in this DStream to the
    console
    wordCounts.print()
    ssc.start() // Start the computation
    ssc.awaitTermination() // Wait for the computation to terminate
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

关于 Window 的操作还有如下方法：

window(windowLength, slideInterval): 基于对源 DStream 窗化的批次进行计算返回一个新的 Dstream；
countByWindow(windowLength, slideInterval): 返回一个滑动窗口计数流中的元素个数；
reduceByWindow(func, windowLength, slideInterval): 通过使用自定义函数整合滑动区间流元素来创建一个新的单元素流；

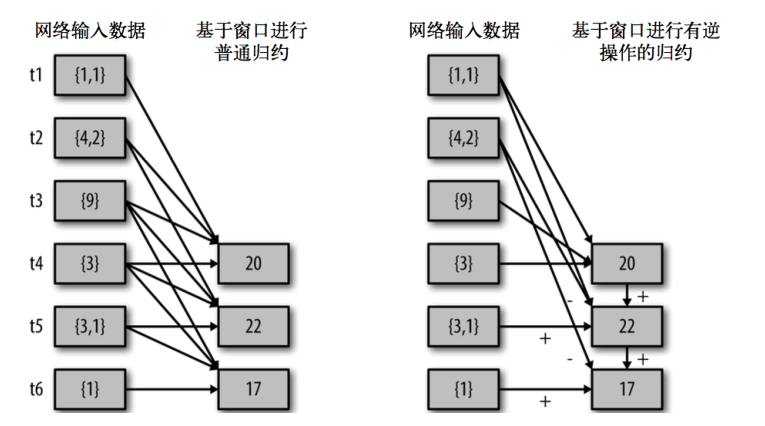

reduceByKeyAndWindow(func, windowLength, slideInterval, [numTasks]): 当在一个(K,V)对的 DStream 上调用此函数，会返回一个新(K,V)对的 DStream，此处通过对滑动窗口中批次数据使用 reduce 函数来整合每个 key 的 value 值。
reduceByKeyAndWindow(func, invFunc, windowLength, slideInterval, [numTasks]): 这个函数是上述函数的变化版本，每个窗口的 reduce 值都是通过用前一个窗的 reduce 值来递增计算。通过 reduce 进入到滑动窗口数据并”反向 reduce”离开窗口的旧数据来实现这个操作。一个例子是随着窗口滑动对 keys 的“加”“减”计数。通过前边介绍可以想到，这个函数只适用于”可逆的 reduce 函数”，也就是这些 reduce 函数有相应的”反 reduce”函数(以参数 invFunc 形式传入)。如前述函数，reduce 任务的数量通过可选参数来配置。

# DStream 输出

输出操作指定了对流数据经转化操作得到的数据所要执行的操作(例如把结果推入外部数据库或输出到屏幕上)。与 RDD 中的惰性求值类似，如果一个 DStream 及其派生出的 DStream 都没有被执行输出操作，那么这些 DStream 就都不会被求值。如果 StreamingContext 中没有设定输出操作，整个 context 就都不会启动。

输出操作如下：

print()：在运行流程序的驱动结点上打印 DStream 中每一批次数据的最开始 10 个元素。这用于开发和调试。在 Python API 中，同样的操作叫 print()。
saveAsTextFiles(prefix, [suffix])：以 text 文件形式存储这个 DStream 的内容。每一批次的存储文件名基于参数中的 prefix 和 suffix。”prefix-Time_IN_MS[.suffix]”。
saveAsObjectFiles(prefix, [suffix])：以 Java 对象序列化的方式将 Stream 中的数据保存为SequenceFiles . 每一批次的存储文件名基于参数中的为"prefix-TIME_IN_MS[.suffix]". Python中目前不可用。
saveAsHadoopFiles(prefix, [suffix])：将 Stream 中的数据保存为 Hadoop files. 每一批次的存储文件名基于参数中的为"prefix-TIME_IN_MS[.suffix]"。Python API 中目前不可用。
foreachRDD(func)：这是最通用的输出操作，即将函数 func 用于产生于 stream 的每一个RDD。其中参数传入的函数 func 应该实现将每一个 RDD 中数据推送到外部系统，如将RDD 存入文件或者通过网络将其写入数据库。

通用的输出操作 foreachRDD()，它用来对 DStream 中的 RDD 运行任意计算。这和 transform()有些类似，都可以让我们访问任意 RDD。在 foreachRDD()中，可以重用我们在 Spark 中实现的所有行动操作。比如，常见的用例之一是把数据写到诸如 MySQL 的外部数据库中。

注意：

连接不能写在 driver 层面（序列化）
如果写在 foreach 则每个 RDD 中的每一条数据都创建，得不偿失
增加 foreachPartition，在分区创建（获取）

# 优雅关闭

流式任务需要 7*24 小时执行，但是有时涉及到升级代码需要主动停止程序，但是分布式程序，没办法做到一个个进程去杀死，所有配置优雅的关闭就显得至关重要了。使用外部文件系统来控制内部程序关闭。

# MonitorStop

class Spark_01_MonitorStop(ssc: StreamingContext) extends Runnable {
  override def run(): Unit = {
    val fs: FileSystem = FileSystem.get(new URI("hdfs://linux1:9000"), new
        Configuration(), "atguigu")
    while (true) {
      try
        Thread.sleep(5000)
      catch {
        case e: InterruptedException =>
          e.printStackTrace()
      }
      val state: StreamingContextState = ssc.getState
      val bool: Boolean = fs.exists(new Path("hdfs://linux1:9000/stopSpark"))
      if (bool) {
        if (state == StreamingContextState.ACTIVE) {
          ssc.stop(stopSparkContext = true, stopGracefully = true)
          System.exit(0)
        }
      }
    }
  }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

# Spark_02_SparkTest

object Spark_02_SparkTest {

    def createSSC(): StreamingContext = {
      val update: (Seq[Int], Option[Int]) => Some[Int] = (values: Seq[Int], status: Option[Int]) => {
        //当前批次内容的计算
        val sum: Int = values.sum
        //取出状态信息中上一次状态
        val lastStatu: Int = status.getOrElse(0)
        Some(sum + lastStatu)
      }
      val sparkConf: SparkConf = new SparkConf().setMaster("local[4]").setAppName("SparkTest")
      //设置优雅的关闭
      sparkConf.set("spark.streaming.stopGracefullyOnShutdown", "true")
      val ssc = new StreamingContext(sparkConf, Seconds(5))
      ssc.checkpoint("./ck")
      val line: ReceiverInputDStream[String] = ssc.socketTextStream("linux1", 9999)
      val word: DStream[String] = line.flatMap(_.split(" "))
      val wordAndOne: DStream[(String, Int)] = word.map((_, 1))
      val wordAndCount: DStream[(String, Int)] = wordAndOne.updateStateByKey(update)
      wordAndCount.print()
      ssc
    }
    def main(args: Array[String]): Unit = {
      val ssc: StreamingContext = StreamingContext.getActiveOrCreate("./ck", () => createSSC())
      new Thread(new Spark_01_MonitorStop(ssc)).start()
      ssc.start()
      ssc.awaitTermination()
    }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

Spark-Sql Superset

西门小狼狗

Choose mode

Spark-Streaming

Spark-Streaming

# Spark-Streaming

# Spark Streaming 架构

# 架构图

# 背压机制

# Dstream 入门

# WordCount 案例实操

# WordCount 解析

# DStream 创建

# RDD 队列

# 用法及说明

# 案例实操

# 自定义数据源

# 用法及说明

# 案例实操

# Kafka 数据源

# Kafka 0-10 Direct 模式

# DStream 转换

# 无状态转化操作

# Transform

# join

# 有状态转化操作

# UpdateStateByKey

# WindowOperations

# DStream 输出

# 优雅关闭

# MonitorStop

# Spark_02_SparkTest
